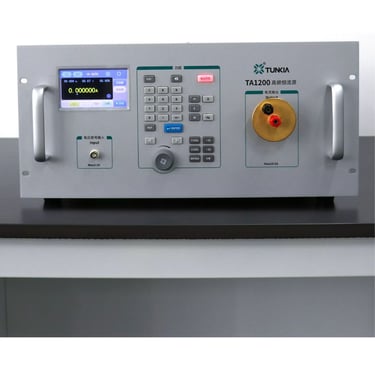

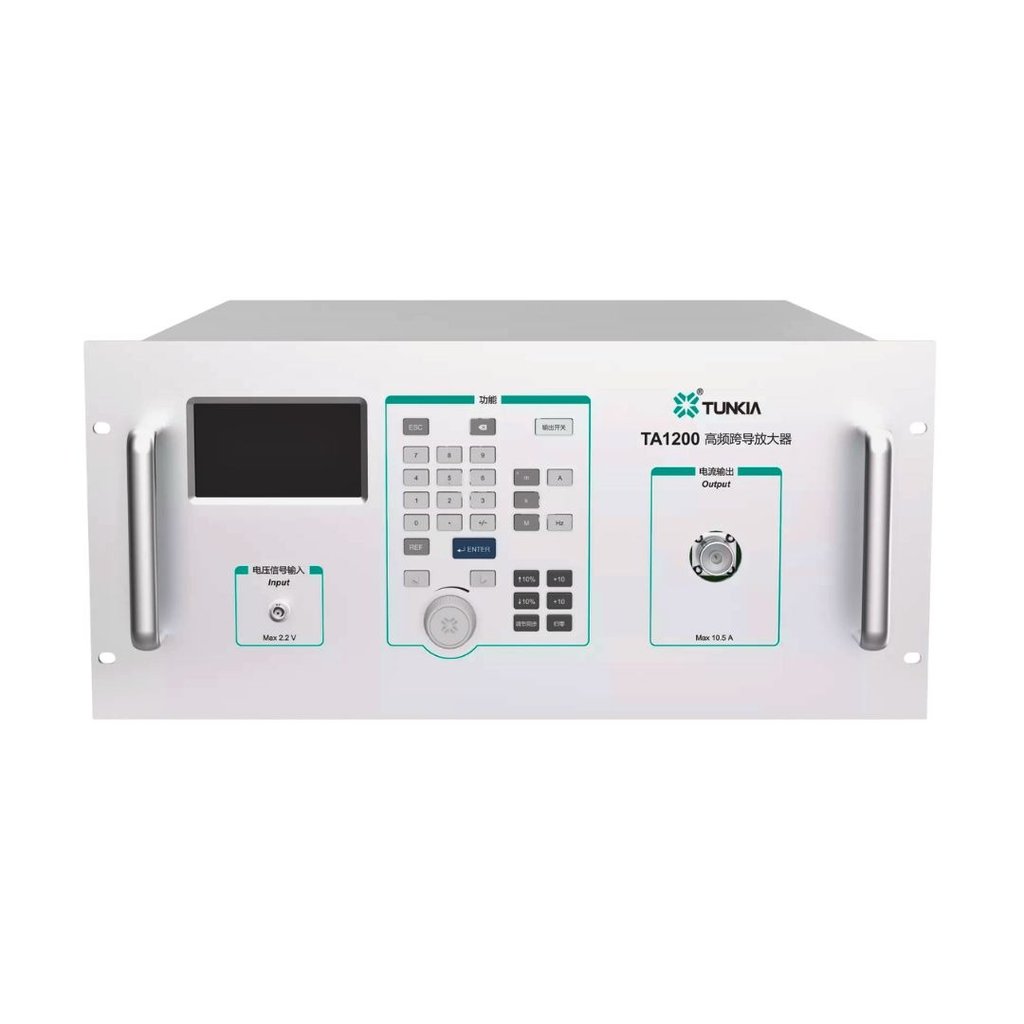

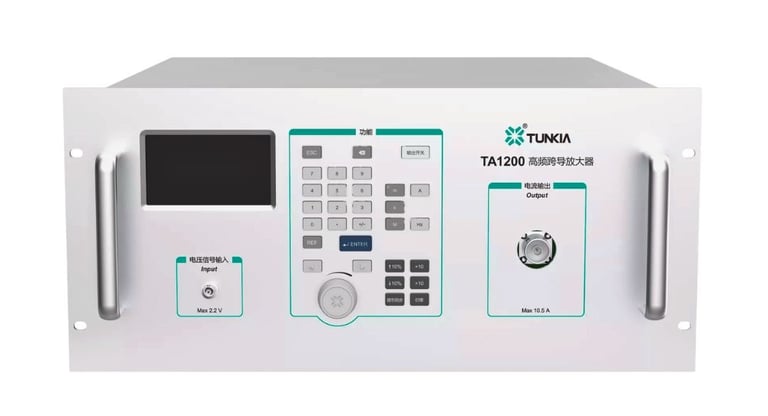

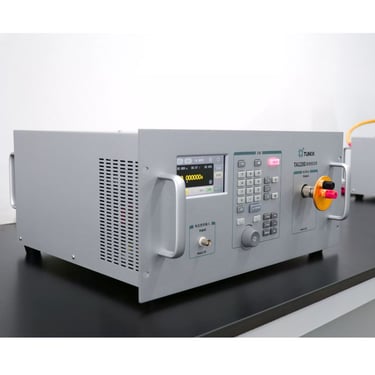

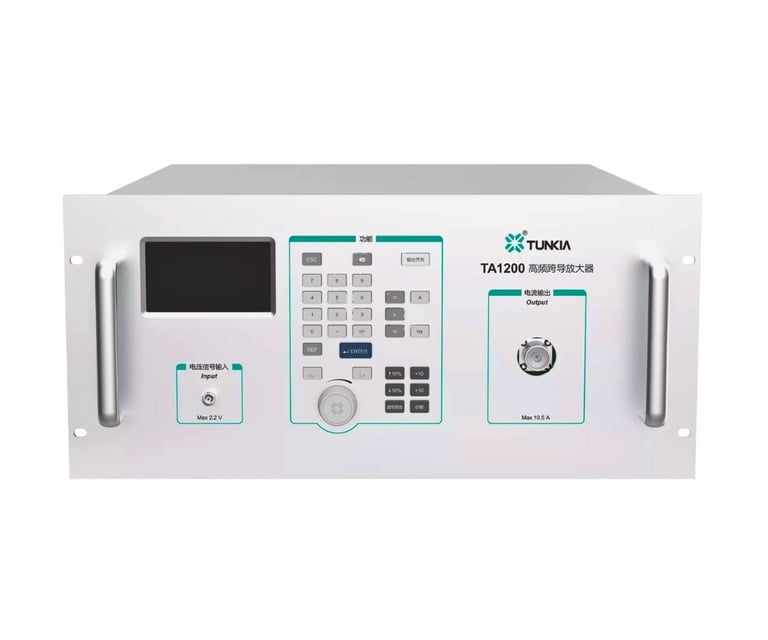

Amplificador de transconductancia HF

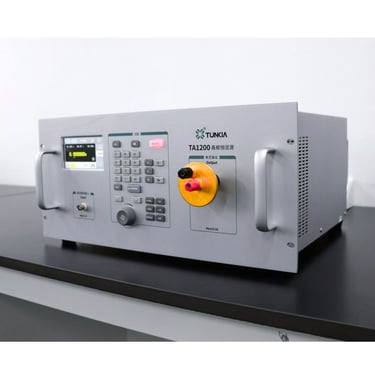

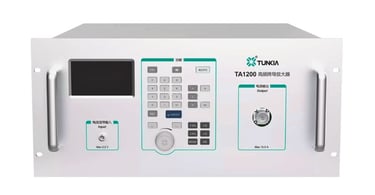

TA1200
Fuente de corriente de alta precisión y estabilidad
Genera corriente lineal confiable hasta 1 MHz, ideal para calibración de transductores de corriente y ensayos de alta frecuencia.Versatilidad en modos de operación
Corriente constante (CC) o transconductancia (TA) para adaptarse a cualquier necesidad de pruebas y medición avanzadas.
Evaluación de respuesta en frecuencia
Detecta y analiza el ancho de banda de respuesta de transductores y sensores con máxima exactitud.
Alta frecuencia, máxima precisión
Descripción general
El TA1200 es una fuente de corriente de alta precisión y estabilidad, diseñada para ofrecer un desempeño excepcional en aplicaciones de calibración de transductores de corriente de alta frecuencia y pruebas de respuesta en frecuencia. Gracias a su capacidad para generar una corriente de salida lineal y estable hasta 1 MHz, el TA1200 es una herramienta esencial para laboratorios de metrología, fabricantes de instrumentos y centros de investigación que requieren exactitud y reproducibilidad en cada calibración.
Su modo de operación en transconductancia (TA) permite una respuesta dinámica y precisa ante variaciones de señal, garantizando una conversión fiel entre voltaje de entrada y corriente de salida. Esto lo hace ideal para evaluar el comportamiento de transductores, transformadores de instrumento, shunts coaxiales y amperímetros de banda ancha bajo condiciones de frecuencia variable.
Métodos de calibración
El TA1200 admite distintos enfoques de calibración según la necesidad del usuario:
• Método directo: suministra una señal de corriente de alta frecuencia constante para calibrar directamente transductores de corriente.

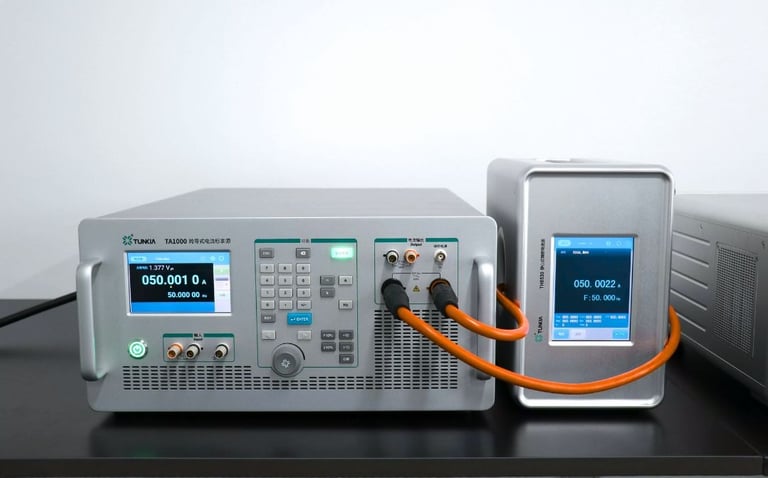

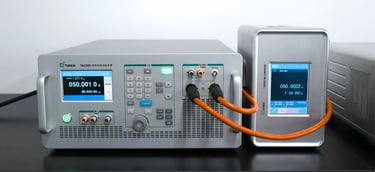

• Método comparativo: compara las mediciones entre un shunt coaxial de alta frecuencia y el transductor bajo prueba.
•Análisis de banda de respuesta: genera una señal de corriente de alta frecuencia para detectar y evaluar el comportamiento dinámico del transductor o sensor.
Aplicaciones principales
El TA1200 se utiliza ampliamente en tareas de calibración, prueba y verificación de equipos eléctricos y electrónicos, tales como:
• Ampliación del rango de corriente de una fuente multifunción

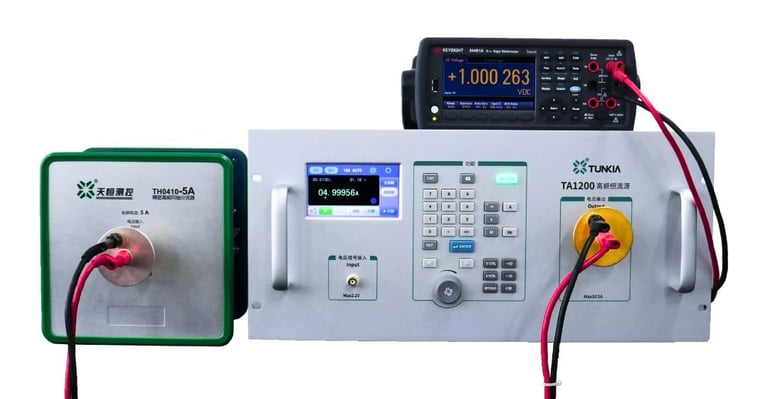

• Calibración de shunts coaxiales de banda ancha
• Calibración de transformadores de instrumentos y amperímetros de banda ancha
• Calibración de transductores de corriente y medidores de potencia
• Detectar el ancho de banda de respuesta en frecuencia
Amplificador de transconductancia de alta frecuencia
Información técnica
• Corriente de salida:
1 mA a 10.5 A
Frecuencia:
DC, 10 Hz a 1 MHz
• Pantalla: 7 dígitos decimales
• Protecciones:
Sobre-corriente y sobrecarga
• Modos de operación:
Corriente constante (CC) y
transconductancia (TA)
• Voltaje de entrada en modo TA:
0.2 V a 2 V
• Voltaje máximo de carga:
7 Vrms
• Salida de corriente:
Conector N hembra
• Entrada de voltaje:
Conector BNC hembra
• Interfaz de comunicación:
RS232, USB, LAN
